Ergebnisdarstellung spiegeln/zyklisch-kopieren?

  • alex
  • Topic Author
  • Offline
  • Junior Member
  • Junior Member
More
10 years 3 months ago #7265 by alex
Hallo,

man verwendet ja nicht selten Symmetrieebenen um die Modele klein zu halten. Gibt es in Salome die Möglichkeit die Darstellung der Ergebnisse zu spielen um die Modelle wieder komplett darzustellen? Oder auch zyklisch zu kopieren, im Falle einer Verwendung einer zyklischen Symmetrie?

Viele Grüße,
Alex

Please Log in or Create an account to join the conversation.

More
10 years 3 months ago #7278 by RichardS
Hallo Alex,

das einzige was mir spontan dazu einfaellt ist die "Transform" Funktion von ParaVis/ParaView

Beispielsweise eine Ebenenespiegelung an YZ-Ebene: Skalierung mit (-1,1,1) und translation um (DX, 0, 0) wobei Dx die Dicke in X-Richtung ist
Einfacher geht die zyklische Symmetrie. Hier muessen eventuell mehrere Dreheungen ausgefuehrt werden.

Gruss,
Richard

SimScale - Engineering Simulation in your browser!
The following user(s) said Thank You: alex

Please Log in or Create an account to join the conversation.

  • alex
  • Topic Author
  • Offline
  • Junior Member
  • Junior Member
More
10 years 3 months ago - 10 years 3 months ago #7279 by alex
Hallo Richard,

habe verstanden! Sieht schon mal gut aus. Danke für die Grundausbildung in ParaVis :)

Noch eine Frage dazu:
Bei den gespiegelt dargestellten Ergebnissen wird alles sehr dunkel dargestellt. Gibt es da noch Möglichkeiten für die irgendwelche Einstellungen? Lichtquelle, … ??? Bei den Translationen tritt dieses Phänomen nicht auf!

Gruß,
Alex
Last edit: 10 years 3 months ago by alex.

Please Log in or Create an account to join the conversation.

More
10 years 3 months ago #7280 by RichardS
Hallo Alex,

bei mir gibt es keine unterschiede in der Darstellung.

Was genau ist der Unterschied bei der Spiegelung?

Gruss,
Richard

SimScale - Engineering Simulation in your browser!

Please Log in or Create an account to join the conversation.

  • alex
  • Topic Author
  • Offline
  • Junior Member
  • Junior Member
More
10 years 3 months ago #7281 by alex
Hallo Richard,

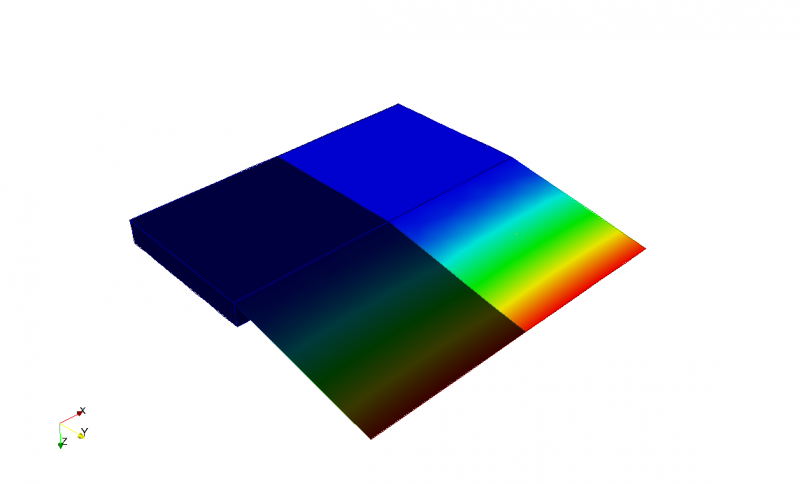

anbei ein Bild von der Darstellung. Die dunkle Seite ist gespiegelt.

Ich habe es nun in einer aktuelleren Salome-Version versucht. Auch hier das gleiche Phänomen :angry:
(Verwendete Versionen: „Salome-Meca 2013.2“ und „Salome 7.2.0“)

Gruß,
Alex
Attachments:

Please Log in or Create an account to join the conversation.

More
10 years 3 months ago - 10 years 3 months ago #7282 by RichardS
Hallo Alex,
kann es sein, dass du die "Transformation" Funktion des Ergebnisobjektes (Display -> Transformation) benutzt?
Was ich meinte ist der Filter "Transform". Dann dort unter Properties -> Transformation nicht unter Display.
Damit klappt es bei mir ohne Probleme.

Gruss,
Richard

SimScale - Engineering Simulation in your browser!
Last edit: 10 years 3 months ago by RichardS.
The following user(s) said Thank You: alex

Please Log in or Create an account to join the conversation.
